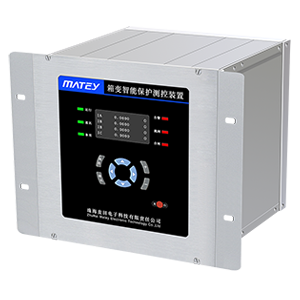

一、产品概述：
箱变智能保护测控装置集测控、保护、通信于一体，全面实现箱变的“遥信、遥测、遥控、遥脉”功能，可将箱变内各设备的运行工况传到集控室，不仅对箱变具有测控保护作用，还具备通信管理机功 能，可接入本区内逆变器、汇流箱等设备数据并上传至集控室，代替人工巡视和现场抄录各项信息数据， 实现箱式升压站的智能化远程管理和自动化监控，满足风力和光伏电站“无人值班，少人值守”的运行 管理模式，降低电站的投资和运行成本。

二、产品型号：

三、基本功能：
测量功能
  ◇ 8路电流和6路电压模拟量采样（箱变高压测和低压侧或箱变低压侧两分支等）。
  ◇ 有功功率、无功功率、功率因数、频率、正向有功电度、反向有功电度、 正向无功电度、反向无功电度。
  ◇ 3路PT100（可配置为4~20mA），3路4~20mA。

保护功能
  ◇ 电气保护：比率差动、差动速断、差流越限告警。
  ◇ 直流保护：4~20mA直流越限告警、4~20mA直流越限跳闸。
  ◇ 非电量保护：重瓦斯跳闸、轻瓦斯告警、超高温跳闸、高温告警、油位低告 警、压力异常跳闸，每一路非电量保护均为告警、跳闸可选。

录波功能
  ◇ 故障前4个周波，故障后6个周波。

遥信功能
  ◇ 54路隔离输入（保护动作、断路器位置等）。

遥控功能
  ◇ 8路继电器输出（远方控制分、合闸、修改定值、压板投退等）。

对时功能
  ◇ GPS对时，对时精度≤1ms。

通讯功能
  ◇ RS485/以太网。
  ◇ 2路光口（100BASE-FX，单模、多模可选）。

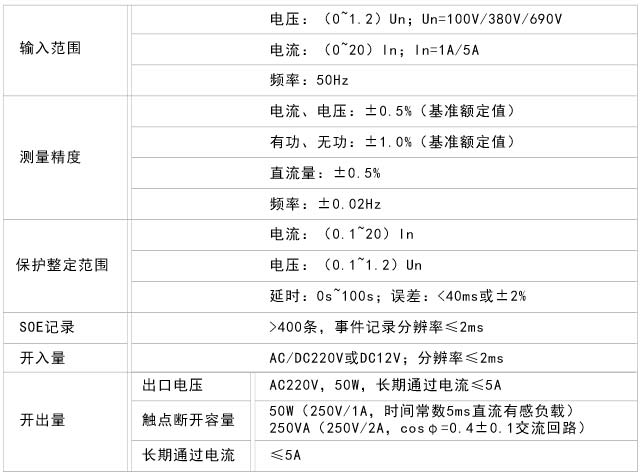

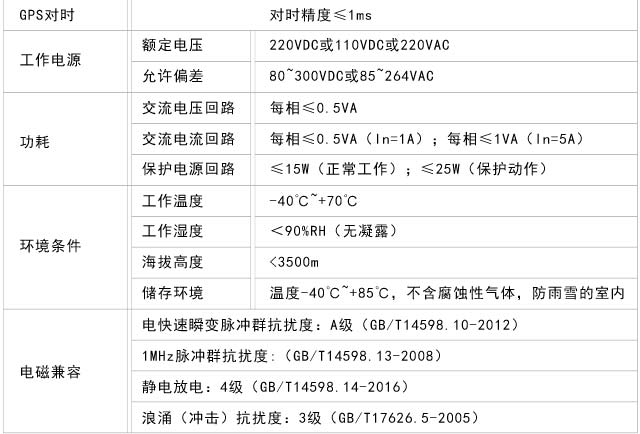

四、技术参数：

五、系统界面：

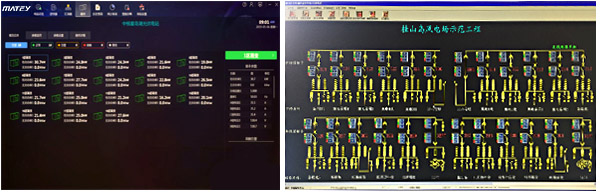

部分系统后台管理界面

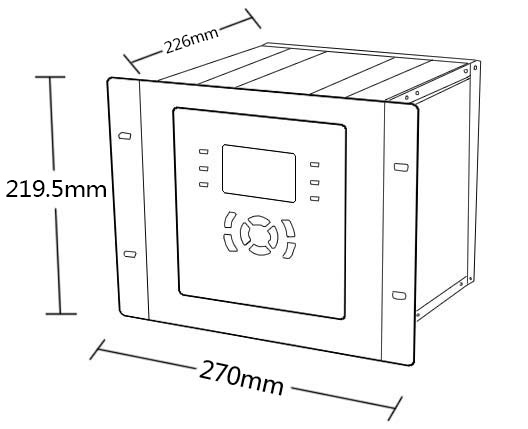

箱变智能保护测控装置主机尺寸图（单位：mm）
