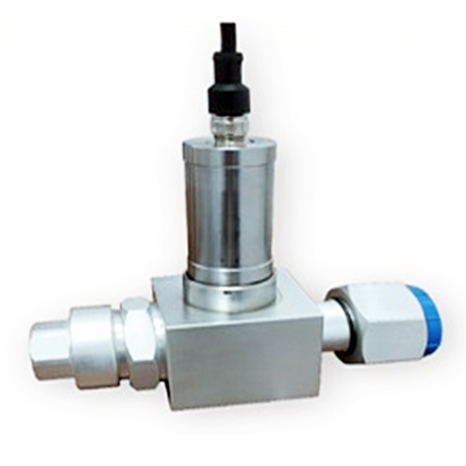

一、产品概述：
随着我国电力行业的快速发展，SF6技术的广泛应用以及智能电网建设的迫切性，急需解决SF6电气设备的在线综合监控技术。
SF6气体由于其固有的特性，目前是较为理想的绝缘及灭弧介质。但其微水含量、气体密度等等都会对设备的运行、人员的安全、电网的可靠带来直接的影响。因此对SF6电气设备的微水含量、气体密度的 监测一直是相关行业对设备监测的一个重要的组成部分。有关部门相继制定了相关标准对SF6气体质量、特别是微水含量进行严格控制。电力部推荐标准《电力设备预防性试验规程（DL/T596-1996）》、 国家标准《六氟化硫电气设备中气体管理和检验导则（GB/T 8905-1996）》以及IEEE标准《IEEE Guide for Moisture Measurement and Control in SF6 Gas-Insulated Equipment（IEEE Std 1125-1993 ）》对水分的控制均采取水分对SF6气体体积比（ppm）的形式。
|
|
|
该系统本公司根据国家智能电网发展要求而设立的重点项目，该系列产品采用最新遥测遥感技术和后台计算机技术于一体，外观小巧,可实现高精度测量、计算机后台处理、海量的历史数据存储等功能，适用于各种电压等级的SF6断路器、GIS、AIS等设备SF6气体的微水、密度和温度的在线测量，实现无排放、环保、安全、实时、远程等先进的动态监控，以满足电力配网自动化和设备状态检修的需要,为电网的智能化建设预留接口。
|
|
二、技术参数：
|
湿度指标
|
|
测量范围：
|
20～1000ppm
|
|
测量精度：
|
±3％ F.S.
|
|
报警门限：
|
50~500ppm(可调)
|
|
密度指标
|
|
测量范围：
|
0.01～1.00 MPa
|
|
测量精度：
|
±0.5％ F.S.
|
|
报警门限：
|
0.45 MPa (可调)
|
|
闭锁门限：
|
0.40 MPa (可调)
|
|
温度指标
|
|
测温范围：
|
-50 ℃～＋99 ℃
|
|
温度测量精度：
|
± 1℃
|
|
其它指标
|
|
报警触点容量：
|
AC 220V/7A，常开、常闭
|
|
通讯接口：
|
隔离型RS-485
|
|
电源电压：
|
24VDC 或 85V～265V AC
|
|
工作环境：
|
温度:-30 ℃～＋65 ℃ ; 湿度:≤95％RH
|
|
绝缘性能：
|
外壳与电源间：>10MΩ
|
|
抗电强度：
|
外壳与电源间：>2000V
|
|
电磁兼容特性：
|
快速瞬变脉冲群 GB/T17626.4-1999 3级
|
|
雷击（浪涌）：
|
GB/T17626.5-1999
|
|
|
三、基本功能：
◇ 无排放，环保，经济，安全，可靠。
◇ 在线监测SF6断路器或组合电器中微水、密度、温度等参数。
◇ 实现微水的压力与温度补偿、密度的温度补偿，使微水与密度数据真实可靠。
◇ 采用具有多种自校准功能的传感器。
◇ 采集单元能在不影响主设备状态下投运、退出，不影响主设备的正常运行。
◇ 采集单元内部运用内循环技术，大幅提高采样精度。
◇ 现场大屏幕LCD显示，绘制趋势图，实时上传。
◇ 内置密度继电器无源输出，可设闭锁/报警/超压的动点值。
◇ 全封闭设计，防水防尘，抗高频干扰，适用于室内外。
◇ 多种阀门接头，安装拆卸方便，节省维护费用。
|
|
|
|
